Produktoversigt

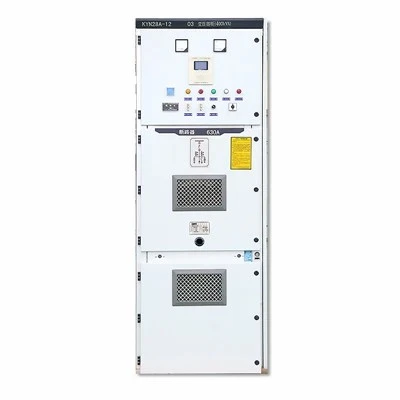

Medium Voltage Motor Control Center (MV MCC) rummer centraliserede motorstartere, styreenheder og beskyttelsesrelæer til mellemspændings-vekselstrømsmotorer, der kører fra 2,3 kV til 15 kV. Bygget på modulære, opdelte metal-lukkede strukturer, konsoliderer den højspændingsmotorkredsløb, mens den isolerer driftsrisici.

Standard samleskinne rating:Op til 4000A

Kortslutningsmodstand-:Op til 50kA i 3 sek

Indkapslingsmuligheder:NEMA 1, NEMA 3R, IP41, IP54

Intern buevurdering:IEEE 3c/Type 2B (Tilgængelighed B)

Tekniske specifikationer

Parameter	Specifikationsområde	Overholdelsesstandard
Nominel spænding	2,3 kV, 3,3 kV, 6,6 kV, 10 kV, 11 kV, 13,8 kV	IEEE C37.20.3 / IEC 62271-200
Hovedbusstrøm	1200A til 4000A (kobber)	ASTM B187 / IEC 60105
Kort-Tid modstår strøm	25kA, 40kA, 50kA (3 sekunder)	IEC 62271-200
Styrespænding	120V AC, 240V AC, 110V/220V DC	IEC 60204-1
Indkapslingstykkelse	2,0 mm til 3,0 mm strukturelt koldvalset- stål	ISO 9001 fabrikationsspecifikationer
Beskyttelsesgrad	IP41 standard; IP54 valgfri	IEC 60529

Nøglefunktioner

Modulær opdeling:Fysiske metalbarrierer adskiller samleskinnekammeret, afbryder/kontaktorrummet og lavspændingskontrolskab for at forhindre intern fejludbredelse.

Bue-resistent indeslutning:Tryk-aflastningsklapper og top-monterede udstødningsrør leder lysbueenergi væk fra operatører, hvilket opfylder IEEE C37.20.7-kriterierne.

Mekaniske låse:Interlock-systemer forhindrer fysisk, at udtræksvakuumkontaktoren reoler, mens kredsløbet er under belastning.

Termisk overvågning:Integrerede fiberoptiske-sensorer sporer kontinuerligt temperaturpunkter ved hovedskinnesamlinger og kabelafslutninger.

Ansøgninger

Olie og gas:Eksportpumper til hovedrørledninger, gasinjektionskompressorer og raffinaderiers råvandssystemer.

Minedrift og mineraler:Slibemøller med højt-moment, gylletransportpumper og underjordiske ventilationsventilatorer.

Vand og spildevand:Højt-råvandspumper og store kommunale boosterstationer.

Strømproduktion:Kedelfødepumper, tvungne trækventilatorer og scrubbercirkulationssystemer.

Tilpasning

Samlinger er bygget direkte til at projektere Single-Line Diagrams (SLD'er) og kundens tekniske specifikationer. Tilpassede tekniske muligheder inkluderer:

Starter typer:Vakuumkontaktor (FVNR/RVAT), Solid-Soft Startere eller Medium Voltage Variable Frequency Drives (MV VFD).

Beskyttelsesrelæer:Integrationskompatibilitet med numeriske beskyttelsesrelæer fra SEL, ABB, Schneider Electric og Siemens.

Kabelindgang:Konfigurerbar til top- eller bundkabelindføring eller buskanalovergange.

Fodaftrykslayouts:Tilbage-til-bagside eller forside-adgang kun-arrangementer for plads-elektriske rum.

Produktion & Kvalitetskontrol

Skabsrammer er fremstillet ved hjælp af CNC revolverstanser og laserskæresystemer, der opretholder strukturelle dimensionelle tolerancer inden for plus/minus 0,1 mm. Kobberskinner gennemgår CNC-bøjning, afgratning og forsølvning ved fælles grænseflader for at begrænse kontaktmodstanden.

Hver samling består obligatorisk fabrikstest før frigivelse:

Dielektrisk modstandsspændingstest:Strøm-frekvenstest anvendt på tværs af hoved- og hjælpekredsløb.

Måling af hovedkredsløbsmodstand:Mikro-ohm-meterverifikation af samleskinneforbindelser og kontaktorforbindelser.

Mekanisk funktionstest:Minimum 50 mekaniske cyklusser af udtræksmekanismer, sikkerhedsskodder og dørlåse.

Sekundær ledningsbekræftelse:Kontinuitets- og isolationsmodstandstest af alle styrelogiske kredsløb.

Certificeringer og dokumentation

Overholdelse af standarder:Konstrueret og type-testet i overensstemmelse med IEEE C37.20.3, IEEE C37.20.7 og IEC 62271-200.

Kvalitetsstyring:Fremstillet under ISO 9001:2015 certificerede operationelle processer.

Projektdokumentationspakke leveret:

Generel arrangement (GA) og plantegningstegninger

Skematisk og ledningsdiagram

Stykliste (BOM) med komponentdatablade

Factory Acceptance Test (FAT) inspektionsrapporter og kalibreringscertifikater

Emballage og levering

Beskyttelse:Enhederne er boltet til kraftige-konstruktionsstålskinner, forseglet i fugt-barrierefolieposer med proportionale silicagel-tørremiddelpakker og dækket med varme-krympede polyethylenskjolde.

Håndtering:Integrerede løfteøjer og basiskanaler er konstrueret til standard kranrigning og gaffeltrucktransport.

Forsendelsesdokumentation:Pakkelister, handelsfakturaer og oprindelsescertifikater er vedlagt i vejrbestandige udvendige dokumentholdere.

FAQ

Q: Hvad er standardproduktionstiden for en konstrueret mellemspændings-MCC?

A: Fremstilling kræver 10 til 16 uger efter den endelige godkendelse af tekniske tegninger, varierende med beskyttelsesrelæets kompleksitet og tilpassede kabinetdimensioner.

Sp: Er disse enheder testet for interne lysbue-fejl?

A: Ja. Enheder, der er specificeret med lysbue-bestandig konstruktion, er type-testet for indeslutning af intern lysbuefejl op til 50kA i 0,5 sekunder i henhold til IEEE C37.20.7 og IEC 62271-200 Annex AA.

Sp.: Kan MCC'et rumme tredjeparts-beskyttelsesrelæer specificeret af vores hjælpeprogram?

A: Ja. Lav-kontrolrum er konstrueret til at rumme kundespecificerede-relæmodeller, inklusive enheder fra SEL, Schneider Electric og ABB.

Q: Hvad er den maksimale kontinuerlige strømværdi for den horisontale hovedbus?

Sv: Det standard vandrette samleskinnesystem understøtter kontinuerlige klassificeringer op til 4000A ved brug af elektrisk-kobber klassificeret til 98 % IACS-ledningsevne.

Q: Hvilken dokumentation er inkluderet for idriftsættelse af stedet?

A: Hver forsendelse giver certificerede elektriske skemaer, terminalblokforbindelseslayout, PLC/relækommunikationsadresselister og individuelle fabriksaccepttest (FAT)-registreringer.

Sp.: Understøtter du installationskonfigurationer med-kun{1}}frontadgang?

A: Ja. Skabe kan konfigureres til betjening og vedligeholdelse med-frontadgang, hvilket eliminerer kravet om frigang til baggang i begrænsede elektriske rum.
