Automatisk overførselskontakt

Hjem / Produkter / Automatisk overførselskontakt
Produktoversigt og tekniske specifikationer



Konstrueret til kontinuerlig strømtilgængelighed, denne automatiske overførselsswitch overvåger to strømkilder og udfører sømløse kildeovergange under forsyningsfejl. Bygget til direkte integration i lavspændingskoblinger, motorkontrolcentre (MCC) og nødstrømfordelingspaneler.



Teknisk parameter

Specifikationsområde

Overholdelse / Standard

Nominel driftsstrøm (dvs.)

16A til 3200A

IEC 60947-6-1, UL 1008

Polkonfiguration

2-polet, 3-polet, 4-polet (neutral kobling tilgængelig)

-

Nominel driftsspænding (Ue)

AC 400V / 415V / 690V (50Hz / 60Hz)

-

Overførselsmekanisme

Motor-drevet, solenoide-aktiveret (PC-klasse / CB-klasse)

-

Overgangstype

Åben overgang (I-0-II), Forsinket overgang, Lukket overgang

-

Vurderet til kort-tidsmodstandsstrøm (Icw)

10kA til 85kA (0,1s til 1,0s)

IEC 60947-6-1


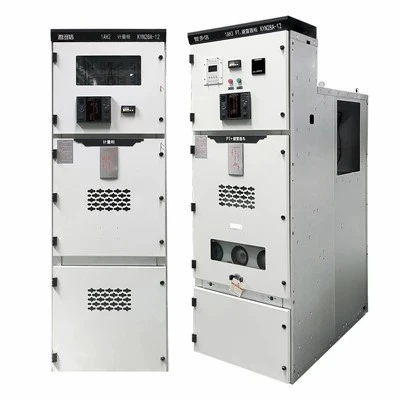

Generator Automatic Transfer Switch



Valgvejledning: PC-klasse vs. CB-klasse

Valg af den korrekte switch-klasse bestemmer-fejlrydningskapacitet og systemarkitektur.



PC-klasse (belastningsbrud):Klassificeret til at lave og bryde strømme, men mangler overstrømsudløsning. Stoler på opstrøms beskyttelsesenheder (MCCB/ACB) for kortslutnings-frigang. Har høj kort-tidsmodstandsstrøm (Icw) og hurtigere mekaniske overførselstider. Anvendes i kritiske datacentre og tunge industrielle omstillingstavler.


CB-klasse (strømafbryder):Integreret med overstrømsudløsningsmekanismer. Kombinerer koblings- og kredsløbsbeskyttelsesfunktioner i en enkelt enhed. Anvendes i kommercielle backup-systemer, hvor fodaftryk og integreret beskyttelse er prioriteret.




Ingeniørintegration og mekanisk kompatibilitet


Designet til at strømline installationen for tavlebyggere og koblingsfabrikanter:

01/

Indkapsling og montering:Kompakt fodaftryk optimeret til standard gulv-stående eller væg-skabe; tilpassede monteringsplader fås efter anmodning.

02/

Terminaldesign:Sølv-belagte kobberskinneklemmer med generøs fase-til-faseafstand, kompatibel med standard kabelsko og stive samleskinneforbindelser.

03/

Kommunikationsprotokoller:Standard RS485-port, der understøtter Modbus RTU-protokol, hvilket muliggør problemfri integration i tredjeparts PLC, SCADA eller bygningsstyringssystemer (BMS).

04/

Hjælpekontakter:Forud-konfigureret med-spændingsfri hjælpekontakter (NO/NC) til fjernstatusovervågning af kildetilgængelighed og kontaktposition.



Produktionsevne og kvalitetskontrol



Pladefremstilling

Indkapslinger og interne strukturelle rammer behandlet via Trumpf CNC-laserskæring og AMADA CNC-bukkemaskiner, der bibeholder dimensionstolerancer inden for +/- 0.1 mm.

01

Kontaktmateriale

Hovedafbryderkontakter anvender AgCdO (Silver Cadmium Oxide) eller AgSnO2 (Silver Tin Oxide) kompositmaterialer, modstand-svejset til kobbersubstrater for at modstå elektrisk lysbuerosion og kontaktsvejsning.

02

Produktion af spole og aktuatorer

Automatiske kobbertrådsviklingsmaskiner og vakuumimprægneringslinjer sikrer ensartet magnetisk spoleimpedans og termisk klasseisolering (klasse H).

03

Funktionel og rutinemæssig test

Hver samlet ATS gennemgår automatisk rutinetestning (ATE), der måler overførselstid, dielektrisk styrke (2500V/1min), mikro-ohm kontaktmodstand og kontrollogikverifikation under simulerede fase-tabsforhold. Testrapporter følger med hver forsendelse.

04



Applikationsmiljøer

Sundhedsfaciliteter

Overholder obligatoriske tidslinjer for genoprettelse af nødstrøm til operationsstuer og ICU-livs-supportsystemer.



Telekommunikation

Dual-utility automatisk skift til uovervågede cellulære basestationer, der kører på 48V DC/AC-inverterarkitekturer.



Industrielle kontinuerlige processer

Forhindrer kostbar produktionsnedetid i kemiske fabrikker og halvlederproduktionslinjer ved at overføre til nødgeneratorer inden for millisekunder.





FAQ



Q: Hvad er forskellen mellem åben overgang og lukket overgangsoverførsel?

A: Åben overgang (break-before-make) afbryder forbindelsen fra den primære kilde, før der oprettes forbindelse til den sekundære kilde, hvilket skaber et kort dødt bånd (typisk 50ms til 500ms). Lukket overgang (foretag-før-afbrydelse) paralleller kortvarigt begge kilder i mindre end 100 ms, hvilket eliminerer strømafbrydelser, forudsat at begge kilder er synkroniserede i fase, spænding og frekvens.

Spørgsmål: Kan denne ATS håndtere motorbelastninger med høje startstrømme?

A: Ja. Afbryderen er klassificeret til AC-33B-brugskategori, der kan rumme induktive motorbelastninger, der trækker låste rotorstrømme op til 6 gange den nominelle driftsstrøm uden kontaktforringelse.

Sp.: Hvilke kontrollogiske muligheder er tilgængelige for generatorintegration?

A: Standardcontrollere har programmerbare parametre for spændingsoptagelse/udfaldstærskler (85 % til 95 % underspænding), tidsforsinkelser for motorstart (0-30 s), overførsel til nødsituation (0-60 s), genoverførsel til forsyning (0-30 min) og køretid for motorafkøling (0-30 min). RS485 / Modbus RTU kommunikationsporte er indbygget til SCADA-integration.

Q: Hvilke certificeringer har disse enheder til eksport til Nordamerika og Europa?

A: Enheder beregnet til europæiske markeder overholder IEC 60947-6-1 og bærer CE-mærkning. Nordamerikanske specifikationer overholder UL 1008-standarderne, med specifik elektrisk frigang og krybeafstande, modstår testlogfiler og CSA-certificeringsmuligheder efter anmodning.

Q: Hvad er den mekaniske og elektriske levetid for omskiftningsmekanismen?

Sv: Designet til tung industriel anvendelse, mekanisk udholdenhed overstiger 10.000 til 50.000 driftscyklusser (afhængigt af strømstyrke), og elektrisk udholdenhed overstiger 1.500 til 6.000 cyklusser under nominel driftsstrøm (dvs.) ved cos(phi)=0.65.

Q: Hvad er standardgennemløbstiden for bulkordrer og OEM-tilpasning?

A: Standardkatalogmodeller (16A-630A, 4-polet, 400V) sendes inden for 15 til 20 dage. Brugerdefineret kabinetintegration, specialiseret kontrollogikprogrammering eller klassificeringer over 1000A kræver 30 til 45 dage. Fabriksinspektionsrapporter og individuelle testark følger med hver forsendelse.



modular-1
Tekniske ressourcer og kommerciel support

Standardgaranti: 2-års fuld udskiftnings- eller reparationsgaranti understøttet af komplet materialesporbarhed og batchkontrolleret komponenttest.
Action Call (CTA):
[Download komplette IEC / UL-datablad og ledningsdiagrammer (.PDF)]
[Anmod om 2D/3D CAD-filer til panellayout]
[Indsend projektspecifikationer for massetilbud / OEM-tilpasning]
